详解63式107MM火箭炮

在世界陆军游击作战领域，有三款兵器被誉为游击战三大神器，他们分别是来自苏联的AK-47突击步枪、RPG以及来自中国的63式107毫米火箭炮，在前几期武器大讲堂已经分析过前两者，本期武器大讲堂继续详解第三款神器-中国63式107毫米火箭炮。

能用干电池和明火击发

63式107毫米火箭炮发展于上个世纪50年代，当时新中国刚刚成立，在面对外来势力和参与抗美援朝的战斗中发现自身在火炮装备上大大落后于敌军，在后续得到了苏联的火箭炮援助，当时苏联提供的是在二战时期表现优越的喀秋莎火箭炮。

在战斗中发现这种火箭炮相比于原始的迫击炮、山炮具有无法比拟的强大火力输出能力，当时依然处于步兵作战的中国军队立刻决定，要研发一款轻型火箭炮，用于提升步兵的作战能力。

所以在1958年由杨荫桐担任火箭弹总设计师，在第五机械工业部第847厂开始研制新型火箭炮，当时主要以步兵使用为需求，因此在设计的时候对新款火箭炮的各个构件都提出了明确的要求，那就是上不过颈、下不过臀、宽不过肩、重心贴身的人性化设计，也因此在后来成为了世界游击战的一大神器，因为此炮于1963年设计定型，故而命名为63式107毫米火箭炮。

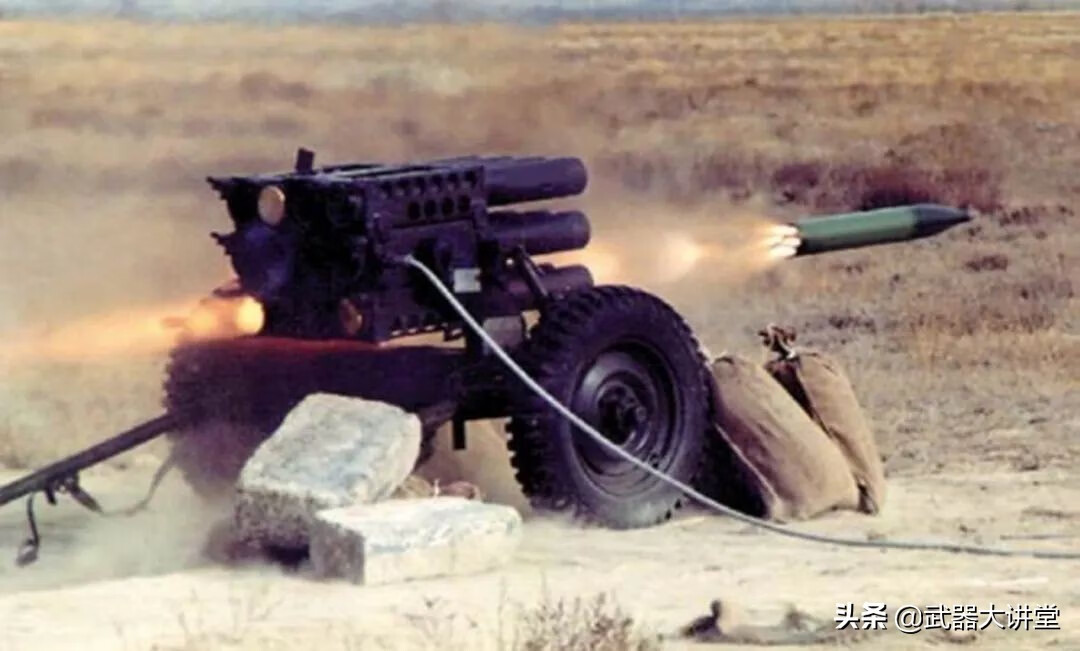

63式107毫米火箭炮整个结构非常简单轻便，结构可以分成三行四列12根发射管、橡胶轮胎分叉式滑架、瞄准镜、炮架、高低轮和方向轮、前后杆等组成。

其中发射管是可以单独拆下来使用的，可以按照需要进行1管、2管、4管、8管等不同的组合进行使用。

定向管为口径107毫米的滑膛定向管、长度为900毫米，所有定向管在安装的时候的都是彼此平行，并同轴安装在发射架上，根据战场需求按照不同的组合在发射架上安装使用，标准版本是3X4的12具定向管。

炮架安装在分叉式滑架上，通过侧面的高低轮和方向轮调整发射管的俯仰和左右射界，其中炮架左侧的调节轮为高低轮，可以在−3°到+ 57°的高低射界范围内调整，炮架左下方的调节轮为方向轮，可以对炮架进行左右32°的范围调整，这些调整非常简单方便，即使是没有任何基础的低素质士兵也可以很快上手。

在火箭炮的左右两侧是两个橡胶轮胎，便于快速机动使用，后部分是一个牵引杆，端部有牵引环可用于与运输牵引车辆或骡马进行连接运输，在进入阵地之后还可以当做支撑杆使用，前部还有一套前杆也是当做前部支撑使用的。

这基本上就是整个火箭炮的结构组成了，整体的设计非常简单，并且能快速分解和结合，而拆开后的单个部件重量都不会超过30公斤，各个尺寸也非常小，因此在进行隐蔽作战的时候，可以由人力分解搬运重量轻，所以很适合于戈壁、山地、丛林和水网地区作战。

整个发射器在行军状态下长度为2600毫米、宽1400毫米、高1100毫米、重量仅仅为385kg，可以说是一款非常轻巧的火箭发射器，尤其是在恶略的战场环境下，沾上泥浆之后甚至会区分不了是兵器还是农具，可以说目前世界上还没有任何一种火箭炮可以与107火箭炮的隐蔽能力相比。

在炮弹方面，因为63式107毫米火箭炮设计的非常简便，所以在发射的时候就需要火箭炮本身具备飞行动力系统，因此该火箭炮发配备的火箭弹是靠自身发动机的推力飞行的。

当年配备的型号为1963式107毫米杀伤爆破榴弹，在后续进行改进优化之后重新定型为1963-2型杀伤爆破榴弹，该炮采用高爆炸性碎片战斗部搭配包含固定量推进剂的火箭发动机组成，总重仅仅18.8公斤，其中战斗部主要装填1.3千克的TNT烈性炸药。

在炮弹的尾部并没有设计弹翼，所以在发射之后炮弹的稳定和自旋是通过火箭弹的尾部的6个火箭喷口来实现的，其中每个喷口与火箭弹的中心线都偏转一个小角度，火箭点火后，燃气一面推动火箭弹前进。

另一方面同时推动火箭弹像普通线膛炮的炮弹那样，使得火箭弹像普通线膛炮的炮弹那样自转来保持飞行的稳定，这种方式在如今虽然已经很落后了，但是在当时还是一种比较主流的解决方案。

1963-2型杀伤爆破榴弹本身的重量并不是很重，因此可以很方便的单人携带，这在一定程度上加速了装填效率和单人背负在复杂地形长途行军的负担，63式107毫米火箭炮可以在7~9秒内完成一个齐放，并可以快速重新装填继续进行火力输出。

而发射出去的炮弹初速为31.4米/秒、经过火箭加速后最大飞行速度可以达到372米/秒、最大射程为8.5公里、杀伤半径12.5米，可以持续性的输出火箭弹幕对目标阵地进行火力覆盖，搭配小巧轻便的设计，能打完就跑游击作战， 而除了1963-2型杀伤爆破榴弹之外，后续还配备了107毫米火箭磷铝燃烧弹、攻击坦克装甲车以及坚固工事的碎甲弹以及箔条电子干扰弹等弹种，能根据不同的目标适配不同的炮弹进行火力输出，不愧是机动火力输出的神器。

63式107毫米火箭炮的炮弹采用的是电击发的结构，所以战场适用性很强，甚至完全不需要发射架，只需要直接撬开炮弹底座，用两根导线分别粘在火箭弹导电盖和后定心部上，用随炮配备的手摇发电机或4~6节干电池串联做电源，就可以击发。

所以63式107毫米火箭炮的炮弹还有一个用法，那就是直接在地上构筑土石发射台，直接将火箭炮放在地上进行发射。

当然也可以放在建筑物窗口、汽车顶棚等各种地方发射，通过这种方式发射的时候需要通过火箭弹壳体上的白色标线，用于简易发射时的瞄准。

而厂家视乎也默许了这种方式，因此在出厂的时候厂家也为107火箭弹准备了一个极轻便的卡尺式瞄准具，这个瞄具上有距离和方位刻度，把它卡在火箭弹上与白色标线对齐，就可以在简易发射时保证实射击精度了，因为火箭弹是靠自身的动力进行飞行和稳定的，因此完全可以达到和在发射架上发射一致的效果，不过通过单枚火箭弹由步兵直接实施简易发射的精确直瞄射击距离会降低到4km，一般对付1000-1500米的目标时效果较好。

当然如果没有电池或者是没有条件提供电力，可以直接砸掉火箭弹尾盖，用明火点燃弹尾的信管进行发射，这种方式据说阿富汗人曾经用石头把107毫米火箭弹的后盖砸掉，在地上摆成一排，然后用火直接点燃发射，107火箭弹也因此成为单兵游击的另一个神器。

中国63式107MM火箭炮诞生之后，就以价格低廉、火力强大、机动能力强的优势在世界范围内打响了名号。

当年一架63式107MM火箭炮搭配一枚炮弹的价格才几百美元，堪称是一款物美价廉的火炮，除了在冷战时期自用之外，还大量输出到越南和阿富汗等国家，在世界战场见证着它的强大实力。

提供远距离火力的中国63式107MM火箭炮，与提供近距离火力的AK-47步枪和提供中距离火力的RPG一起，成为横扫世界的游击战三大神器。
